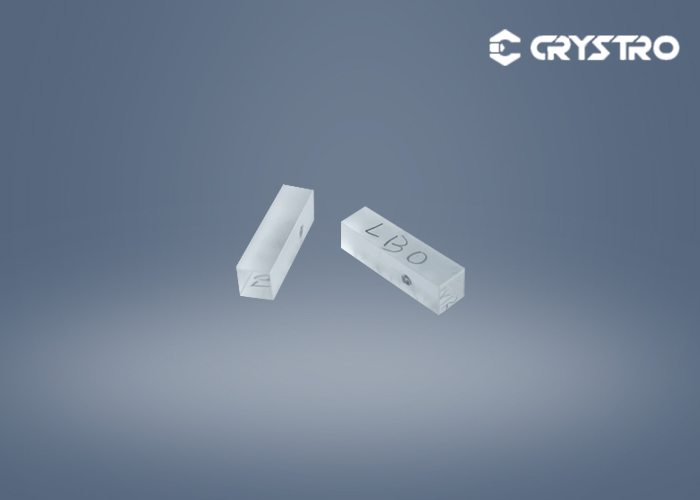

- 產品描述
-
LBO晶體的化學性能穩定，機械硬度高，微潮解，雙折射小于BBO晶體，所以有助于限制相位匹配的光譜范圍。
LBO晶體的主要優點：
??可透光波段范圍寬（160—2600nm）；
??光學均勻性好（δn≈10-6/cm），內部包絡少；
??倍頻轉換效率較高(相當于KDP晶體的3倍）；
??高損傷域值（脈寬為1.3ns的1053nm激光可達10GW/cm2)；
??接收角度寬，離散角度小；
??I,II類非臨界相位匹配（NCPM）的波段范圍寬；
??光譜非臨界相位匹配（NCPM）接近1300nm。
LBO晶體的主要應用：
1. 二倍頻方面：
??醫用與工業用途的Nd:YAG激光；
??科研與軍事用途的高功率Nd:YAG與Nd:YLF激光；
??Nd:YVO4, Nd:YAG和Nd:YLF激光的泵浦；
??紅寶石, Ti:Sappire與Cr:LiSAF激光。
2. 三倍頻方面：
??Nd:YAG與Nd:YLF激光；
??光學參量放大器(OPA)與光學參量振蕩器(OPO)；
??高功率1340nm的Nd:YAP激光的二,三倍頻。
- 產品特性
-
晶體結構
斜方晶系
晶格參數
a=8.4473?,?b=7.3788?,?c=5.1395?
熔點?
834℃
莫氏硬度?
6
密度?
2.47g·cm3
熱傳導系數???
3.5W·m-1·K-1
熱膨脹系數
αx=10.8×10-5/K,?αy=?-8.8×10-5/K,?αz=3.4×10-5/K
透過波段范圍
160nm-2600nm
相位匹配范圍
551nm-2600nm?(Type?I)???790nm-2150nm?(Type?II)
熱光系數
dnx/dT=-9.3×10-6
dny/dT=-13.6×10-6
dnz/dT=(-6.3-2.1l)?×10-6
吸收系數
<?0.1%/cm?@?1064nm????<0.3%/cm?@?532nm
接收角
6.54?mrad·cm-1???(φ,?Type?I,1064?SHG)
15.27?mrad·cm-1???(q,?Type?II,1064?SHG)
溫度接受角寬
4.7℃·cm-1??(Type?I,?1064?SHG)
7.5℃·cm-1??(Type?II,1064?SHG)
光譜接收
1.0nm·cm-1?(Type?I,?1064?SHG)
1.3nm·cm-1?(Type?II,1064?SHG)
走離角
0.60°?(Type?I??1064?SHG)
0.12°?(Type?II??1064?SHG)
非線性系數
deff(I)=d32cosφ???(Type?I?in?XY?plane)
deff(I)=d31cos2θ+d32sin2θ???(Type?I?in?XZ?plane)
deff(II)=d31cosθ??(Type?II?in?YZ?plane)
deff(II)=d31cos2θ+d32sin2θ???(Type?II?in?XZ?plane)?
非線性磁化系數
d31=1.05?±?0.09?pm/V???d32=?-0.98?±?0.09?pm/V
d33=0.05?±?0.006?pm/V
方程 ?[λ?in?μm]???
nx2=2.454140+0.011249/(λ2-0.011350)-0.014591λ2-6.60x10-5λ4
ny2=2.539070+0.012711/(λ2-0.012523)-0.018540λ2+2.0x10-4λ4
nz2=2.586179+0.013099/(λ2-0.011893)-0.017968λ2-2.26x10-4λ4
- 技術參數
-
科瑞思創提供：
尺寸公差
(W±0.1mm)?×(H±0.1mm)?×(L+0.5/-0.1mm)?(L≥2.5mm)?
(W±0.1mm)?×(H±0.1mm)?×(L+0.1/-0.1mm)?(L<2.5mm)
角度公差?
Δθ?≤?0.25°??Δφ?≤?0.25°
通光孔徑
90%?
抗損閾值[GW/cm2?]
>10 @1064nm, TEM00, 10ns, 10Hz (Polish)
?>1 @1064nm, TEM00, 10ns, 10Hz (AR?Coated)
>0.5 @532nm, TEM00, 10ns, 10Hz (AR?Coated)
平面度
<?λ/8@633nm
平行度
<?20"
垂直度
≤?5'?
光潔度[S/D]
<?10/5
波前畸變
<?λ/8@633nm
內部質量
50mW綠光檢測無可見散射路徑
備注：以上參數為參考數據，具體產品技術要求請聯系銷售人員確認。
